ГлавнаяНасос Малыш стоимость и применение

27.04.2017

Начнем с того, что эксплуатационные характеристики насосного оборудования, выпущенного отечественными производителями, практически ничем не уступают таковым у продукции зарубежного производства. Зато это оборудование стоит дешевле, что позволяет сэкономить немалые деньги. Ярким тому примером является насос Малыш, который, благодаря своим техническим параметрам, простоте монтажа и эксплуатации, завоевал огромную популярность. Детальнее о том, что это за насос, мы и поговорим в сегодняшней статье.

Насос Малыш

Насос Малыш

Содержание статьи:

Для чего предназначен Малыш?

Этот насос может использоваться в самых различных сферах, в том числе в подсобных хозяйствах, на загородных участках, в различных фермерских хозяйствах. Данный прибор по праву считается универсальным, а потому и применяется для следующих целей.

  1. Обустройство систем полива/орошения на участках, в посадках и на полях. Помимо этого, насос может применяться для наполнения искусственных водоемов водой либо же, напротив, ее выкачкой.
  2. Откачка из различных подсобных и подвальных помещений. Благодаря компактности, легкости подключения и использования, агрегат идеально для этого подходит.
  3. Подача воды из источника (в качестве такового может выступать скважина, колодец) в особые емкости либо водопроводы. Так, для участка небольшого размера насос способен обеспечить водой все водозаборные точки.

Подключение насоса может быть как верхним, так и нижним – все зависит от специфики его применения. Второй вариант более эффективен, если требуется применение в скважине/колодце, чей диаметр составляет более 10 сантиметров. Еще посредством насоса можно откачивать жидкость из небольших емкостей (то есть, опять же откачка воды из подвальных помещений при затоплении). Недостатком нижнего забора можно считать тот факт, что в воду могут попасть разные частицы или грязь, а потому на входе в обязательном порядке должен устанавливаться фильтр.

Что касается оборудования с верхним забором, тот здесь мусор не может попасть внутрь; более того, оно характеризуется эффективным охлаждением, из-за чего риск перегревания минимален. Вы можете, к примеру, оставить насос работать и отправиться по другим делам – отличный вариант для обеспечения автономного водоснабжения. Еще с помощью таких насосов может подниматься вода из колодцев/скважин.

Обратите внимание! При выборе насоса обязательно обращайте внимание на то, насколько чистая вода, которую нужно будет перекачивать. Ведь если вода загрязнена, предпочтение лучше отдавать агрегату с верхним забором, дабы избежать случайных поломок.

Принцип действия насоса

Малыш (собственно, как и любой другой агрегат вибрационного типа) функционирует по инертному принципу – проще говоря, внутри насоса имеется специальный вибратор, придающий воде колебательные движения. Сам вибратор при этом выполнен в виде якоря с прикрепленным к нему штоком. После включения оборудования происходит притягивание якоря к магниту, после чего последний выключается, а он (якорь) возвращается вместе со штоком в первоначальное положение благодаря специальной пружине. Частота подобных колебаний составляет порядка 50 раз за секунду.

Из всего вышесказанного можно сделать вывод, что Малыш, имея столь простую конструкцию, ввиду своих характеристик все же способен поддерживаться достаточно высокое давление в системе.

На что обращать внимание при покупке?

Имея относительно невысокую стоимость, насос Малыш удовлетворяет всем требованиям современного покупателя ввиду следующих технических характеристик:

  • он работает от стандартного напряжения в 220 Вт;
  • мощность данного оборудования составляет 245 Вт;
  • показатель производительности равен 432 лошадиным силам;
  • максимальная рабочая глубина достигает 40 метров;
  • наконец, на корпусе имеется нижнее/верхнее отверстия для водозабора.

Что же касается стоимости прибора, то она составляет примерно от 1000-2000 рублей, зато его эксплуатационные характеристики при этом настолько хороши, что модель быстро обрела популярность среди пользователей. Сегодняшние модификации оснащаются интегрированной системой автоматической защиты, благодаря чему насос надежно защищается от перегревания вследствие «сухого хода», а двигатель достаточно быстро реагирует на перепады напряжения. Для домов за чертой города данное преимущество особенно актуально, так как там далеко не всегда имеет место стабильное энергоснабжение.

Если уровень воды в резервуаре опускается ниже определенной отметки, механизм питания насоса отключается автоматикой. А для определения уровня применяется поплавковая система. Когда же вода снова поднимается то требуемого уровня, двигатель насоса опять опускается. Что характерно, защитная система функционирует от того же источника питания, что и сам агрегат.

Обратите внимание! Помимо всего прочего, вы обязаны понимать, что данный агрегат представлен на современном рынке сразу несколькими модификациями. Ознакомимся с каждой из них более детально.

Модификация №1. Традиционный Малыш

Данная модель отличается тем, что предназначается, прежде всего, для транспортировки жидкости на большие расстояния. Классический вариант агрегата способен перекачивать воду примерно на 100-150 метров, а потому идеально подходит для организации полива на больших загородных участках. Диаметр применяемого шланга в данном случае варьируется в пределах 1,8-2,2 сантиметра.

Данная модель не должна использоваться в загрязненной среде, а концентрация примесей должна составлять не более 0,01 процента. Более того, температура перекачиваемой жидкости должна быть не более +35 градусов.

Также стоит заметить, что в базовой модели нет реле давления, защиты от перегрева или фильтра. И если последний можно докупить и поставить своими руками, то без остального придется уж как-нибудь обойтись. Очевидно, что из-за всего этого стоимость данной модели заметно ниже, чем иных модификаций. Максимальная глубина погружения агрегата составляет 5 метров, в то время как вода закачивается посредством нижнего клапана.

Модификация №2. Малыш-М

Сразу оговоримся, что по своим техническим характеристикам данный Малыш практически ничем не отличается от модификации, которая была описана в предыдущем разделе статьи. Исключением является разве что тот факт, что водозабор в данном случае производится посредством верхнего клапана. По этой причине данная модификация агрегата рекомендована к применению там, где нижний забор из-за повышенной загрязненности дна попросту невозможен.

Модификация №3. Малыш-К

Данная разновидность имеет практически те же характеристики, что и базовый насос Малыш, вот только дополнительно оснащена защитой от перегревания. Именно поэтому данный агрегат вполне может использоваться для продолжительной непрерывной работы без участия/присмотра человека. Переходим к следующей модификации.

Модификация №4. Малыш-3

Этот скважинный насос погружного типа наиболее актуален для применения в небольших колодцах. Стоимость его несколько выше, чем у того же базового варианта, зато имеют место серьезные конструктивные отличия, которые приведены ниже.

  1. В первую очередь, это то, что агрегат вместе с электрическим двигателем располагается в герметичном монолитном блоке, благодаря чему исключается вероятность проникновения влаги.
  2. Весит насос максимум 3 килограмма.
  3. Что касается номинальной мощность, то она здесь всего 165 Вт, то есть ниже, чем у базового Малыша. Но для небольшой скважины этого вполне достаточно.
  4. Производительность агрегата составляет 0,432 кубометра в час, при этом напор достигает 20 метров.

Помимо того, такой насос достаточно компактен и комплектуется кабелем, надежно защищенным от влаги. Да, водный фильтр в стандартной комплектации отсутствует, но при необходимости его легко приобрести и установить самостоятельно.

Важная информация! При выборе той или иной модификации Малыша принимайте во внимание особенности того резервуара, в котором планируется эксплуатация агрегата. В некоторых случаях будет вполне достаточно даже базовой модификации, в других же целесообразнее отдавать предпочтение модели со встроенными дополнительными опциями.

Стоимость насосов Малыш – среднерыночные данные

Как уже неоднократно отмечалось ранее, стоит подобный насос недорого. Конечно, конкретная цифра может варьироваться в зависимости от модификации или региона, но все же ненамного. Ознакомимся со среднерыночными ценами на различные разновидности описываемой модели. Для удобства посетителей сайта информация ниже приведена в виде небольшой свободой таблицы.

Таблица. Цены на насосы Малыш по состоянию на 2017-й год.

Наименование, фото Краткое описание Средняя стоимость, в рублях
1. Малыш-М-Л с нижним забором воды, 10 метров Агрегат весом 4,53 килограмма, напор которого достигает 40 метров. Производительность данной модификации составляет 0,43 кубометра в час, в то время как мощность – 0,24 киловатта. 1 485
2. Малыш-М-Л с нижним забором воды, 40 метров Вес данного насоса составляет 5,93 килограмма, а напор такой же, как и у предыдущего варианта – 40 метров. Мощность оборудования достигает 0,25 киловатта, а показатель производительности равен 0,43 кубометра в час. 2 020
3. Малыш-М-Л с верхним забором воды, 10 метров Устройство массой 4,53 килограмма и все тем же предельным напором в 40 метров. Производительность модификации составляет 0,95 кубометра в час, а показатель мощности равен 0,24 киловатта. 1 413
4. Малыш-М-Л с нижним забором воды, 25 метров Вес следующей модификации составляет 5,56 килограмма, а напор такой же, как у всех предыдущих вариантов. Что касается производительности, то она в данном случае также составляет 0,95 кубометра, да и мощность здесь та же, что и у модели выше. 1 930
5. Малыш-3 с верхним водозабором, 10 метров Более компактное изделие весом 2,9 килограмма, стандартным напором и показателем производительности в 0,43 кубометра за час. Диаметр – 76 миллиметров. Мощность – 0,16 киловатта. 1 483

Как видим, ассортимент модификаций описываемой в статье модели относительно богатый, а потому выбрать определенно есть из чего. Теперь, ознакомившись с теоретической частью, приступаем к практической – выясняем, как правильно пользоваться насосом Малыш.

Особенности и требования к эксплуатации – как пользоваться Малышом

До того как вы подключите и запустите новоприобретенный агрегат, рекомендуем в обязательном порядке ознакомиться с основными правилами безопасного его использования. Вы должны знать о некоторых ограничениях – если таковые будут иметь место, то пользоваться Малышом в таком случае категорически запрещается. Итак, все эти ограничения приведены ниже.

  1. В первую очередь, Малыш нельзя использовать, если его шнур поврежден либо в сети наблюдается повышенное напряжение.
  2. Также важно, чтобы непрерывное функционирование составляло не более 2-х часов (при условии, если другое не предусмотрено конструкцией), причем агрегат необходимо периодически отключать приблизительно на 20 минут.
  3. Если оборудование работает, то ни в коем случае нельзя перекрывать подачу жидкости.
  4. Наконец, суммарное суточное время работы агрегата должно составлять максиму 12 часов.

Стоит заметить, что все это детально расписано в инструкции производителя – в обязательном порядке изучите ее заранее во избежание тех или иных непредвиденных последствий.

Предварительная подготовка насоса к эксплуатации

Прежде всего, вы должны позаботиться о наличии гибкого шланга (из пластика либо резины), внутренний диаметр которого составляет как минимум 1,8 сантиметра. Если изделие будет иметь меньший диаметр, то его не стоит использовать для насоса, так как оно способно создать чрезмерную на него нагрузку. Помимо того, воду вполне можно подавать по трубам (металлическим либо пластиковым), но, тем не менее, к самому агрегату их все равно придется подключать только посредством гибкого шланга, минимальная длина которого будет составлять 2 метра.

Обратите внимание! Для подключения шланга к соответствующему патрубку насоса потребуется хомут. Если оборудование будет использоваться в зимнее время, желательно проделать в шланге около корпуса маленькое отверстие (диаметром 1,5 миллиметра), благодаря которому вы сумеете предотвратить замерзание воды и обеспечить беспрепятственный ее отток. Позже, когда наступит лето, это отверстие можно будет чем-то заделать.

После этого необходимо взять десятиметровый капроновый шнур и закрепить его на проушинах агрегата (этот шнур наличествует в базовой комплектации Малыша). Чтобы увеличить длину, можете воспользоваться проволокой – соедините е с тем же капроновым шнуром. Ни в коем случае не стоит прикручивать железный трос либо проволоку непосредственно к корпусу агрегата, в противном случае крепежные отверстия могут попросту прийти в негодность.

Продолжаем подключать насос Малыш самостоятельно. Заметим, что вы должны заранее должны определить, какова дистанция между источником воды и электрической розеткой. Именно этот показатель повлияет на длину кабеля, который потребуется для подключения вашего насоса к электропитанию. В комплекте прибора имеется шнур, длина которого может варьироваться в пределах 6-40 метров, что вы и сами могли заметить при изучении среднерыночных цен и характеристик. Чтобы узнать более точную длину шнура, вам нужно, опять же, посмотреть инструкцию изготовителя.

В результате к насосу должны быть подключены следующие составляющие:

  • капроновый шнур;
  • резиновый/пластиковый шланг;
  • электрический кабель.

Рекомендуем соединить всех их друг с другом, используя обычный скотч – наматывайте его с шагом в 10-20 сантиметров. Что характерно, первое подобное соединение должно располагаться максимум в 20 сантиметрах от корпуса агрегата.

Теперь рассмотрим, как должна производиться установка Малыша в скважину.

Устанавливаем подключенный агрегат в скважину

Начнем с того, что описываемый насос во время функционирования неизбежно вибрирует, а потому вполне может соприкасаться со стенками небольшого колодца либо же обсадной трубы, из-за чего корпус рано или поздно повредиться, а само оборудование попросту выйдет из строя. Во избежание всего этого рекомендуем надеть на агрегат перед погружением в воду подходящее резиновое кольцо – оно будет амортизировать будущие удары, а также играть роль дополнительной защиты Малыша.

Опуская насос в скважину, вы должны правильно его выставить – важно, чтобы прибор располагался ровно и не касался при этом стенок. Наверху скважины/колодца необходимо установить планку, к которой, в свою очередь, следует закрепить подвеску, изготовленную из эластичного, но достаточно прочного материала. Благодаря такой подвеске, вибрации во время эксплуатации прибора заметно снизятся.

Из чего же ее сделать? К самым популярным вариантам можно отнести медицинский жгут и отрезок резинового шланга. При этом верхний конец троса должен соединяться с подвеской для создания должного натяжения. Что же касается электрического кабеля, то ему излишнее натяжение противопоказано – необходимо, чтобы он лежал на планке свободно.

Обратите внимание! Малыш, который вы только что приобрели, уже целиком готовый к использованию, вы не должны смазывать его либо заливать перед началом эксплуатации. Если класс защиты агрегата – это 1, то дополнительно потребуется заземление розетки. Наконец, насос может быть включен непосредственно сразу после того, как вы погрузите его в воду.

Если же вы планируете перекачивать воду из неглубокого водоема ил откачивать упомянутое ранее затопленное подвальное помещение, то прибор вполне можно опускать на дно, если заранее завернуть его в плотную ткань либо, как вариант, подложить под корпус резиновый лист.

Как добиться того, чтобы Малыш работал бесперебойно?

Для того чтобы устройство функционировало бесперебойно и максимально долго, вы обязательно должны следить за тем, каково напряжение в электросети. Если наблюдаются перепады электрической энергии, то насос необходимо сразу же выключать. Кроме того, следите и за качеством транспортируемой воды, так как порой оборудование приходит в негодность из-за того, что внутрь механизма попадают частички мусора и песка.

Принято считать, что подобная проблема решается достаточно просто – необходимо всего лишь установить агрегат с верхним забором. Но в действительности насос может засоряться не только из-за того, что внутрь проникают донные отложения – частой причиной поломки является также и грязная вода.

Для защиты погружного устройства советуем приобрести и поставить фильтр – он будет задерживать мелкие частички, не позволяя проникать им в сам резервуар. Благодаря использованию фильтра, вы не только продлите эксплуатационный срок агрегата, но и обеспечите подачу более качественной (так как относительно чистой от примесей) жидкости.

Особенности технического обслуживания

Итак, дабы ваш насос Малыш смог прослужить как можно дольше, обязательно соблюдайте условия его хранения и использования, рекомендованные фирмой-производителем. Только в таком случае будет гарантироваться нормальная работа агрегата на протяжении положенных ему 2-х лет. Что характерно, ни в особом уходе, ни в сложном оборудовании насос не нуждается, следовательно, правильное техническое обслуживание никакого труда составлять не должно.

После того как вы впервые установить прибор в скважину, подождите, пусть он поработает несколько часов, после чего извлеките его и тщательно изучите – поищите возможные неисправности. И если с этим все в норме, то оборудование можно погрузить обратно и продолжить эксплуатацию, допуская продолжительное погружение.

Время от времени (приблизительно каждые три месяца, хотя по возможности это рекомендуется делать после каждой сотни часов эксплуатации) все так же осматривайте прибор. В случае обнаружения следов трения на корпусе можно смело говорить о неправильной установке насоса – во время работы он взаимодействует со стенками скважины. Во избежание всего этого старайтесь выставлять агрегат очень ровно, не забывая об уже упомянутом ранее резиновом кольце на корпусе.

Если входные отверстия засорились, чистите их осторожно, стараясь не повредить клапан из резины. Рекомендуется производить чистку с помощью какого-либо инструмента, имеющего затупленный конец. Если на зиму вы не намерены использовать оборудование, извлеките его, тщательно промойте и высушите. Храниться насос должен как можно дальше от любого отопительного оборудования, более того, вы должны защищать его от прямых лучей солнца.

Обратите внимание! Если вы соблюдали все рекомендации изготовителя, но поломка все равно произошла по причинам, которые от вас не зависят, советуем обратиться в ближайший сервисный центр.

Видеоролик, который представлен ниже, расскажет вам о возможном способе усовершенствования агрегата.

Видео – Как удлинить водозаборника Малыша

Как правильно производить ремонт?

Как мы уже выяснили, необходимость в ремонте зачастую возникает по причине засорения, поэтому агрегат следует периодически разбирать и проводить чистку. Примерная последовательность процедуры приведена ниже.

Шаг первый. Вначале насос извлекается из скважины и на его корпусе делаются отметки, отмечающие взаимное расположение конструктивных элементов. Благодаря этому, дальнейшая сборка по завершению ремонта заметно облегчится.

Шаг второй. После этого ослабьте поочередно каждый винт, соединяющий элементы корпуса друг с другом. Простые винты во время последующей сборки желательно заменить на другие, для шестигранного ключа, либо на болты, имеющие перпендикулярные прорези. Для упрощения процедуры ослабления винтов зажмите корпус тисками в тех местах, где имеются уступы для винтов.

Шаг третий. Когда корпус агрегата уже снят, устанавливается поршневой диск. Данный момент крайне важен, поскольку монтаж должен осуществляться исключительно параллельно седлу.

Важная информация! Для максимально точного контроля параллельности монтажа этого диска рекомендуем воспользоваться штангенциркулем.

Разобранный прибор можно чистить и ремонтировать. При последующей сборке нужно следить, чтобы отверстия совпадали. Для проверки работоспособности агрегата можете опустить его в ведро, наполненное водой. Важно, чтобы высота струи, которая выходит из соответствующего патрубка, составляла порядка 30 сантиметров.

Видео – Профилактика и ремонт оборудования

В качестве небольшого заключения

Как видим, насос Малыш является удобным и относительно дешевым агрегатом, отличающимся легкостью в монтаже и эксплуатации. Безусловно, мощность его невысока, а потому частный дом он полностью водой не обеспечит, зато это – идеальный вариант для сезонного применения, отличное средство для организации полива растения и водоснабжения с неглубоких водоемов. На этом все, удачи в работе!


Вам может понравиться

Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема Водопровод с насосом малыш схема

Похожие статьи:

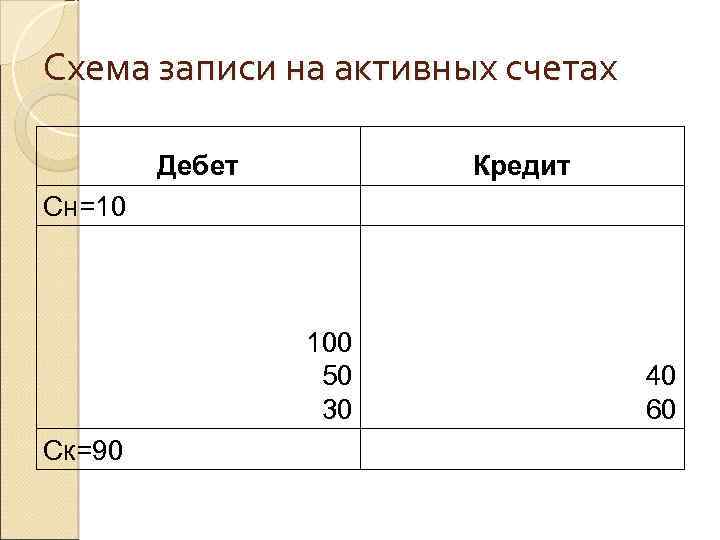

Схема записей по активному счёту
